【生產能力】：180-10000t/d
【產品規格】：Φ2.5×40m-Φ6.0×95m
【應用范圍】：主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒；鉻、鎳鐵礦氧化焙燒。
【產品介紹】：水泥窯主要用于煅燒水泥熟料，分干法生產水泥窯和濕法生產水泥窯兩大類。冶金化工窯則主要用于耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化鋁等。
冶金就是從礦石中提取金屬或金屬化合物，用各種加工方法將金屬制成具有一定性能的金屬材料的過程和工藝。冶金在我國具有悠久的發展歷史，從石器時代到隨后的青銅器時代，再到近代鋼鐵冶煉的大規模發展。人類發展的歷史就融合了冶金的發展。
冶金回轉窯結構先進，低壓損的豎式預熱器能有效提高預熱效果，經預熱后的石灰石入窯分解率可達20-25%，并可直接利用10-15mm細粒級石灰石，是目前使用較廣泛的設備之一。
1、在冶金回轉窯增設了一個分解爐，承擔了原來在回轉窯內進行的大量碳酸鈣分解的任務。通過改進分解爐的結構，使?fàn)t內具有合理的三位流場，力求提高爐內、固滯留 時間比生料在分解爐內的時間。
2、改善了冶金回轉窯系統內的熱力分布格局，大大的減輕了回轉窯內耐火材料的熱負荷，延長了回轉窯的壽命。
3、冶金回轉窯改改進和保證分解爐用燃料燃燒器的形式和結構，以及合理的布置燃燒后期，使燃料盡快點燃和燃燒，并能提高燃料的燃盡率。

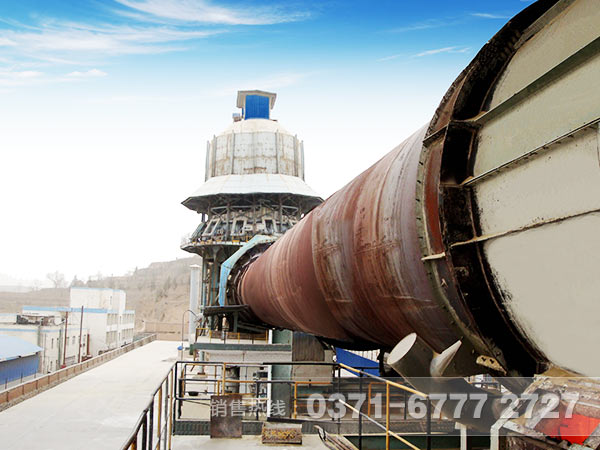

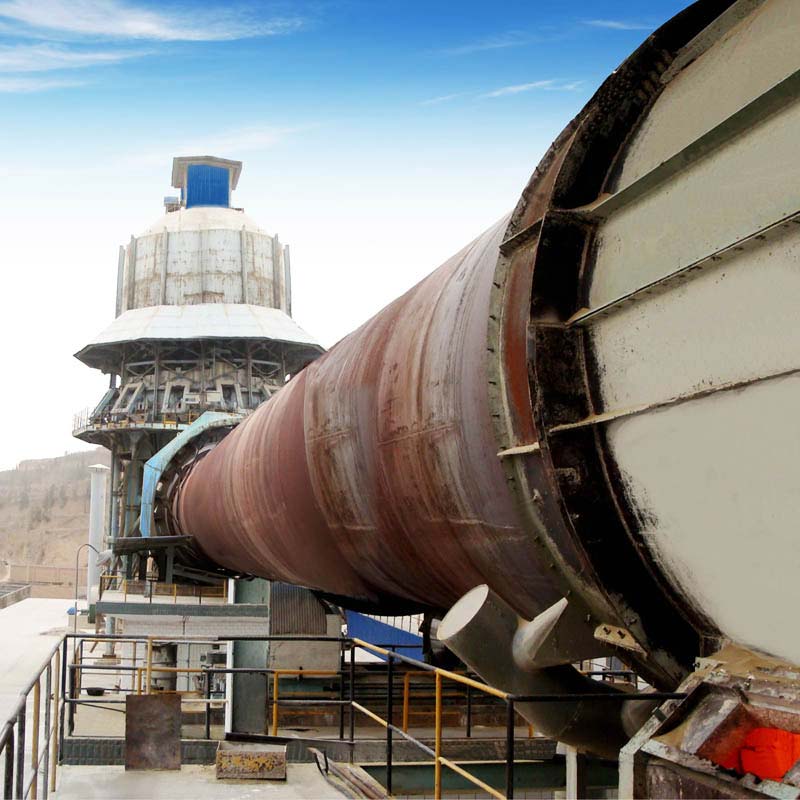

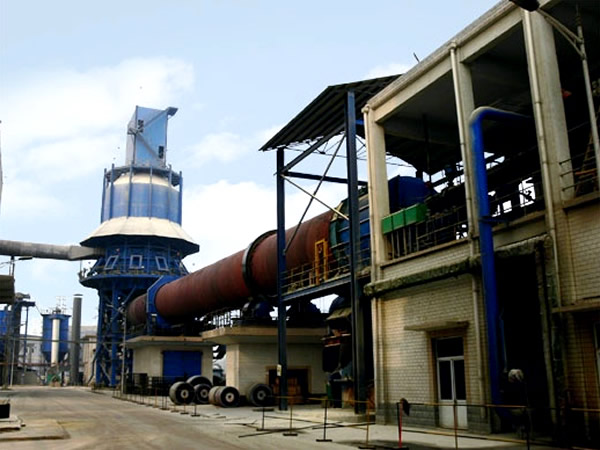

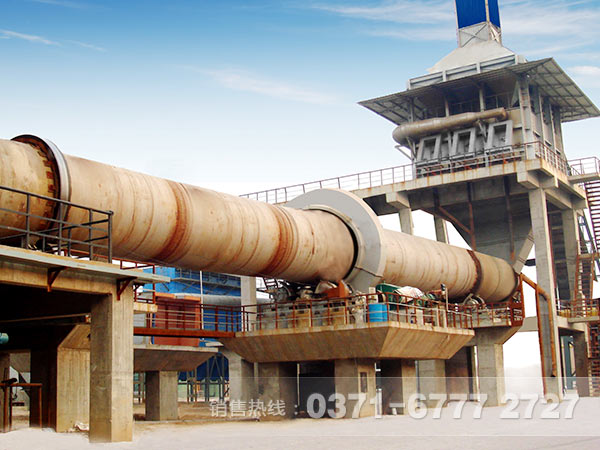

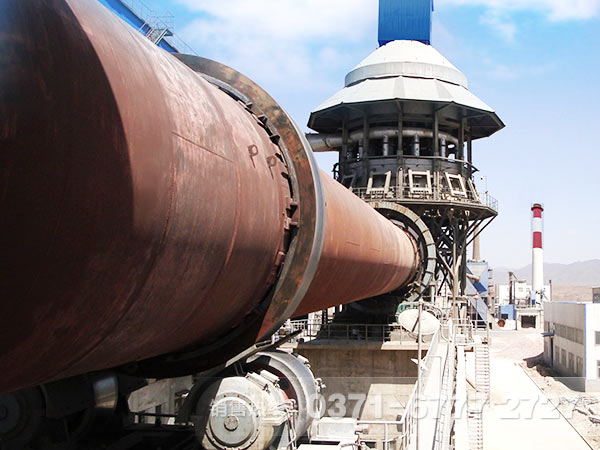

冶金回轉窯主要關鍵設備包括豎式預熱器、轉運溜槽、回轉窯、燃燒裝置、豎式冷卻器、脈沖袋式除塵器等設備，整套系統設備操作可靠，自動化程度和勞動生產率高，產品質量好。
豎式預熱器：豎式預熱器，是活性石灰回轉窯系統中重要的組成設備之一。是活性石灰產品煅燒過程中具有熱工特性的加熱容器，它是眾多預熱裝置中的一個種類。

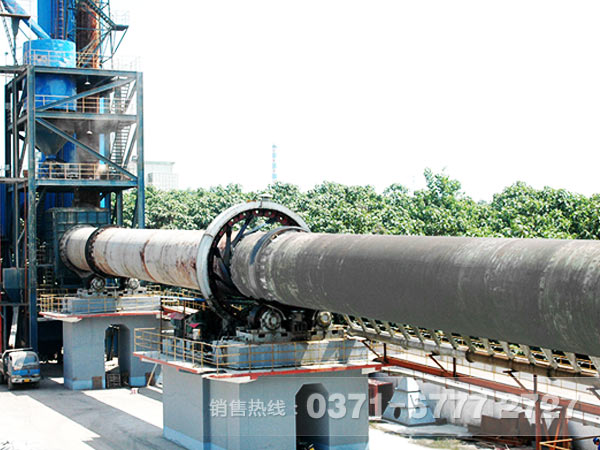

回轉窯：窯體與水平呈3.5%傾斜放置。配有兩套支撐裝置，其托輪軸承為水冷式油勺潤滑滑動軸承，并有球面瓦能自動調心。在靠近大齒圈處還配有液壓擋輪。采用變頻調速電機驅動窯體，并設有附助傳動驅動窯體。窯頭窯尾采用彈簧片式密封裝置。采用變頻調速電機驅動窯體結合預熱器分解率，有效控制煅燒時間及溫度，達到生燒和過燒指標要求。
運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。物料從窯尾進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向移動，繼續完成其工藝過程，再將生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換沖擊式破碎機后，由窯尾導出。
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
