【裝球量】：1.5-338t
【進料粒度】：≤20-≤25mm
【應用范圍】：廣泛應用于水泥、硅酸鹽制品、新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業。

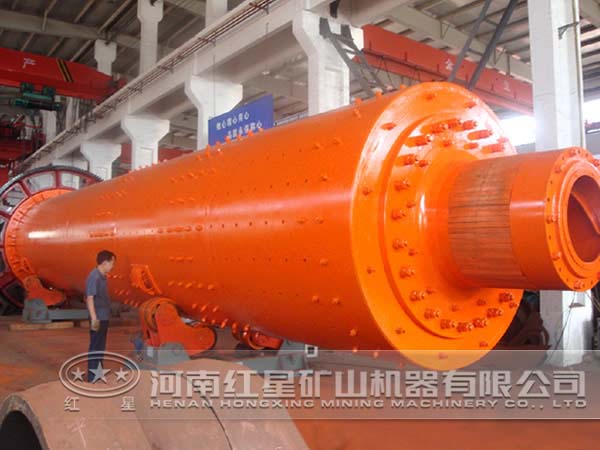

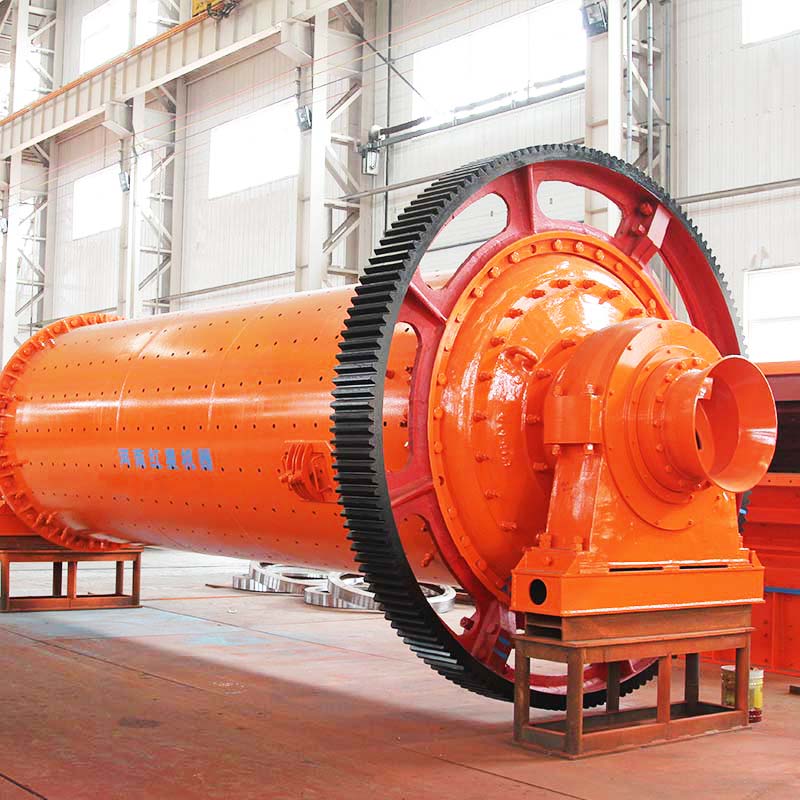

【產品介紹】：球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機可以對各種礦石和其它可磨性物料進行干式或濕式粉磨。
進料裝置：物料經過進料裝置而喂入磨內。進料裝置由進料管，進風管，支架組成。本磨機的進料裝置采用斜進風、斜進料的百葉窗式結構，使得進料更為順暢。在進料裝置中裝有可以更換的襯板，在回轉部分的接觸處設有密封裝置，以防冷風從此進入。進料進風管與支架之間可墊入調節墊片，以便必要時調整進料裝置的中心高度。
出料裝置：采用彎形管結構，風管內裝有襯板以防磨損，它可以利用返料螺旋筒將不合格的粗粉再推回到粉磨倉進行粉磨，避免了磨機出渣及積塵，保證安全生產，減輕了環境污染和工人的勞動強度。為了便于檢查，在出料裝置上安裝了檢查門。
1、優化支撐系統，改善潤滑結構，減小系統阻力。
2、磨機主軸瓦潤滑采用液壓油站，延長合金瓦使用壽命，使用空心軸節省了90%的潤滑油。
3、磨機主軸承座采用冷卻水循環裝置，降低軸承的工作溫度，避免因物料溫度過高所引起的軸承壽命降低。
4、合理分配鋼球和筒體長度，增產15%-25%。
5、降低單產功耗，節約20-30%的電力消耗。
6、采用了新型材質襯板，增加耐磨性，延長襯板使用壽命，減少設備易損件更換次數。
7、減速機與小齒輪之間采用軟連接，具有易平衡，對環境適應性強，不需潤滑，且具有較好的補償兩軸相對位移的性能。
8、采用專業磨機配套減速機廠生產減速機，承載能力強，可連續高載荷工作。
9、采用先進控制系統，啟動和傳動平穩，獲得好的使用效果和經濟效益。
10、采用保溫裝置，減少熱能。
風掃煤磨機是水泥廠的主要設備，用于烘干兼粉磨煤粉。設備主要由進料裝置、主軸承、回轉部分、傳動裝置、糶裝置、高壓起動裝置及潤滑系統組成。原料經喂料設備由進料裝載進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，煤與熱風在磨進行熱交換，煤在磨內被粉碎和研磨，在煤被研磨的同時，細粉被通過磨內的熱風，經由出料裝置帶出磨機。
| 項目 規格 （m） | Φ1.7×2.5 | Φ2.2×4.4 | Φ2.4×4.75 | Φ2.4×4.5+2 | Φ2.6×5.25+2.25 | Φ2.8×5+3 | |
| 工作轉速(r/min) | 24.5 | 22.4 | 20.4 | 20.4 | 19.7 | 18.3 | |
| 生產能力(t/h) | 3-5 | 8-9 | 12-14 | 11-12 | 13-14 | 16-17 | |
| 進料粒度 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | |
| 研磨體裝載量 | 7.5 | 20 | 22 | 22.5 | 28 | 32 | |
| 主減速機 | ZD40 | ZD60 | ZD60 | ZD60 | ZD70 MBY450 |
ZD70 MBY500 |
|
| 主電動機 | 95 | 250 | 280 | 315 | 400 | 500 | |
| 總重量 | 29 | 46 | 54 | 76 | 98 | 107 | |
| 項目 規格 （m） | Φ3.0×6.5+2.5 | Φ3.2×6.75+2 | Φ3.4×6+3 | Φ3.8×7+2.5 | |
| 工作轉速(r/min) | 18.3 | 16.9 | 17.5 | 16.4 | |
| 生產能力(t/h) | 19-20 | 25-30 | 28-30 | 38-40 | |
| 進料粒度 | ＜25 | ＜25 | ＜25 | ＜25 | |
| 研磨體裝載量 | 43 | 50 | 55 | 80 | |
| 主減速機 | ZD80 MBY560 |
JDX560 | JDX710 | MBY800 | |
| 主電動機 | 630 | 710 | 800 | 1250 | |
| 總重量 | 124 | 148 | 162 | 215 | |
