高效振動顎式破碎機結構和工作原理-河南紅星選礦設備有限公司

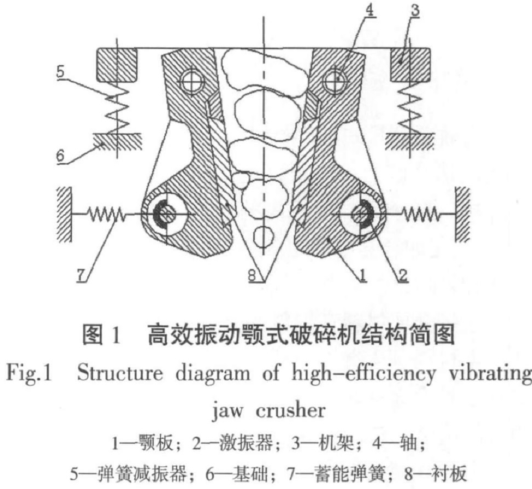

振動顎式破碎機是由雙動顎組成，多個用軸懸掛在軸承上，顎板在軸上擺動。這種顎式破碎機破碎顎板上鑲有襯板，其表面為波浪形，安裝時保證齒縫與齒谷相對，這種表面有助于物料得到有效的破碎并得到高效破碎比。軸穿過破碎顎板的中間，軸兩端裝有軸承座。在顎板上安裝激振器，激振器通過點擊的彈性聯軸器聯接，彈性聯接可以降低傳到傳動裝置及其軸承上的沖擊負荷。

通過設計實現兩個激振器相向旋轉并實現自同步，使振動與沖擊載荷在破碎及內部閉合，減少振動向基礎的傳遞。破碎安裝在彈性減振器上，通過減振器固定在機架上。兩個動顎分別安裝一組蓄能彈簧，蓄能彈簧可以存儲動顎擺動過程中兩動顎相向離開時的非破碎能，積聚的彈性勢能可以在隨后過程中加速兩動顎靠近，轉為破碎能，有助于顎板以高速的速度沖擊物料從而提高破碎效果，充分利用了激振器產生的能量，這也是噶小振動顎式破碎機的設計特色之一。

?

?

在一般的脆硬物料里，都含有一定數量的晶格缺陷，振動破碎是通過施加一定的力對物料進行多次打擊，使物料沿晶格缺陷處逐漸裂開并被破碎，這樣既降低了能量的消耗，又可以減少過粉碎，還可以降低機體的受力，延長機器壽命。高效振動鄂式破碎機的兩個動顎由兩個電機驅動，兩個電機反向旋轉并分別通過彈性聯接裝置帶動激振器轉動，產生同步相向的激振力，由此引起高頻振動，帶動顎板對破碎腔內的物料施加高頻脈動振動力，在顎板對物料的反復沖擊作用下實現對堅硬物料的破碎。高頻振動顎式破碎機的機體是懸掛在由彈簧支撐的機架上，破碎機體內部是動力學平衡的，在工作時振動和沖擊載荷在破碎機構內部是閉合的，可以極大地降低振動向基礎的傳遞，少量振動由減振彈簧吸收，因此無需龐大牢固的設備基礎，從而減少了基礎投資。

實際生產中，高效振動顎式破碎機可以調整到各種工作頻率狀態，以消除共振的干擾。它可以改變不平衡錘的靜立矩，顎板的振動頻率以及排料口尺寸等，從而滿足用戶對于不同物料的破碎需求，有助于該設備在各個行業中的應用和推廣。
