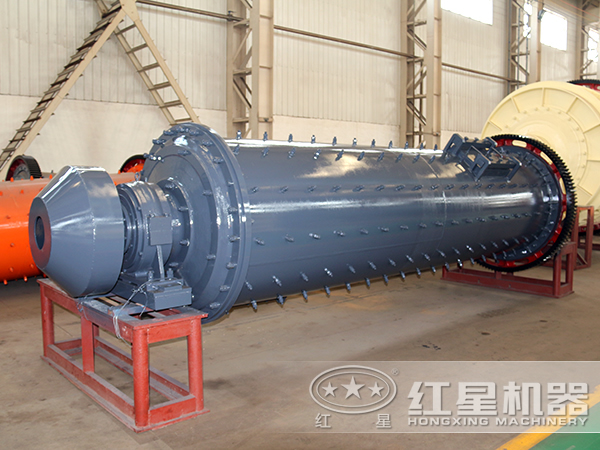

紅星選礦設備有限公司有2臺西2700 mm×4000 mm濕式棒磨機，自1993年投入使用以來，在生產維修與實踐中，對棒磨機進行了以下一系列的改進。

?

(1)將給料器蓋進礦口尺寸由∮500 mm改為+520 mm。

(2)將給料器體的材質由HT30 - 54改為ZG35。

(3)進（出）料端村板與進（出）料端蓋之間的空隙，原設計用水泥砂漿填充，所填充的水泥砂漿主要作用是保護端蓋內表面不受磨損，從而延長端蓋的使用壽命。但在使用過程中發現，填充水泥砂漿存在著以下缺點：

①當棒磨機運轉較 長一段時間之后，端襯板與端蓋之間所填充的水泥 砂漿會隨礦漿從棒磨機的排礦口流出，使襯板與端蓋內袤面之間的空隙逐漸變大，這樣礦漿會乘虛而入，致使進（出）料端蓋子內表面被礦漿磨損，從而大大地縮短了進（出）料端蓋的使用壽命。

②給更換端襯板工作帶來很大的麻煩。在每次更換端襯板時，都需要重新填充水泥砂漿，這樣不但給生產工人增加了工作量，而且也延長了安裝時間。為徹底解決這一問題，決定用填充耐磨橡膠來替代水泥砂漿。使用結果表明，填充耐磨橡膠除了完全口I以彌補水泥砂漿的不足，還具有使用周期長、質量輕、成本低等優點。

(4)進（出）料端蓋之間聯接的雙頭螺栓經常折斷，為使聯接的雙頭螺栓組確保聯接強度，將雙頭螺栓改為M36 nm x80 mm;相應地進（出）料端蓋上的孔由原來的M24 mm改為M36mm;，進（出）料口上的孔由原來的28 mm改進為40mm。

(5)為提高進（出）料端蓋與進（出）料口之間的結臺面的緊密性，需對結合面的縫隙進行焊補。進（出）料端蓋的材質是ZC,351，而進（出）料L】的材質卻是QT45 -5，為力求焊接材料的統性，將進（出）料口的材質均改為ZG35。

(6)安裝1套連鎖控制裝置及軸瓦感溫保護儀裝置，應用傳感器來快速、準確地監測潤滑系統的工作油溫、工作油壓和工作流量，井通過大屏幕進行顯示。

∮2700 mm x4000…棒磨機經多方面改進后，設備的技術性能和效率顯著提高。

?
