【生產能力】：1-2200t/h
【進料粒度】：120-1500mm
【應用范圍】：冶金、化工、建材、電力、交通等工業部門。

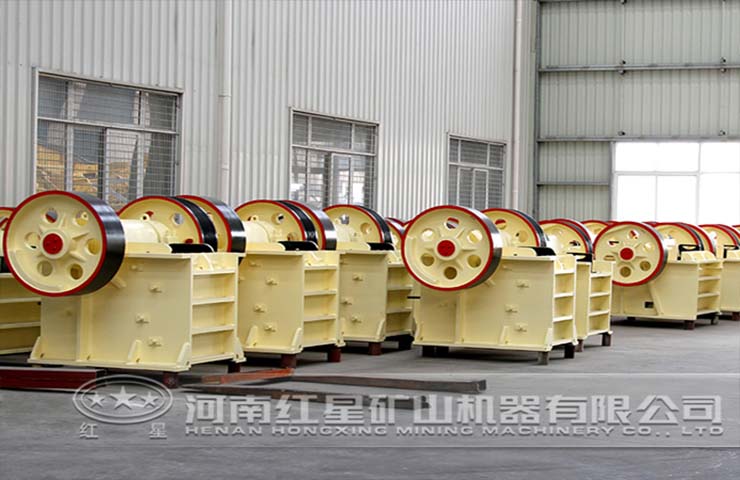

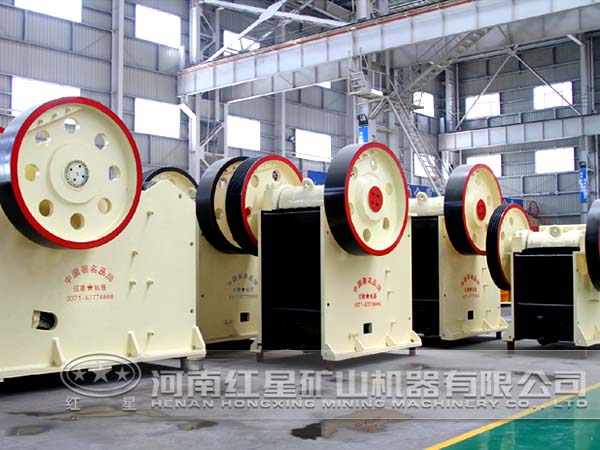

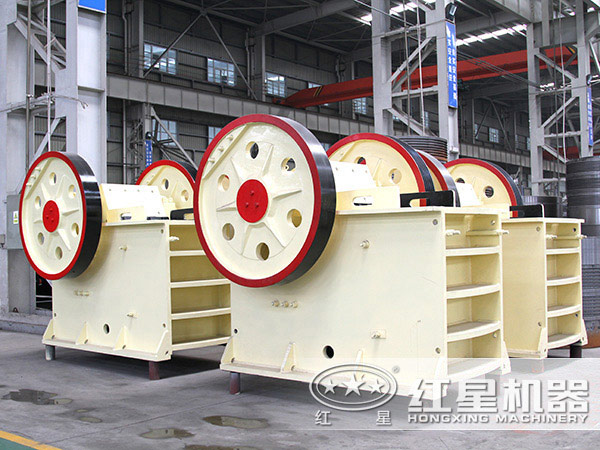

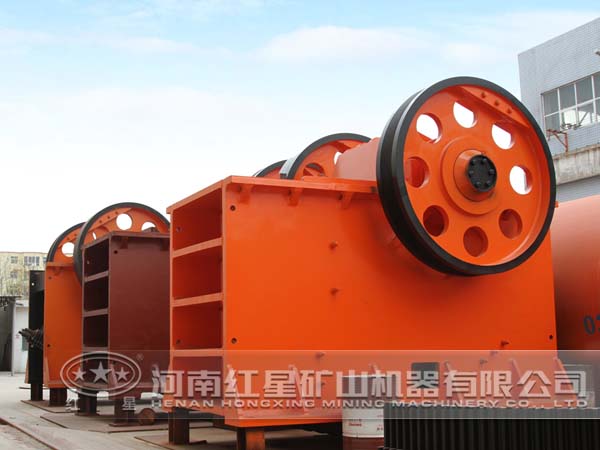

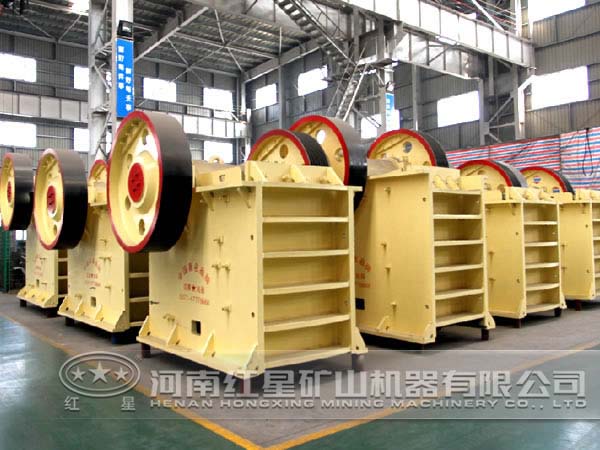

【產品介紹】：顎式破碎機是礦山破碎生產中常見的破碎設備，因其結構簡單、工作可靠深受廣大客戶好評，我公司生產的鄂式破碎機抗壓強度可達320MPa。 能滿足多種物料的破碎加工處理，同時提供多種型號供您選擇。

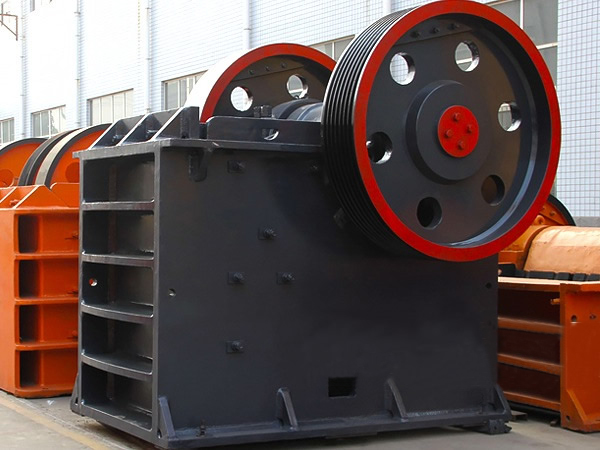

在礦山和建筑破碎行業，處于生產線前端的顎式破碎機，其性能直接影響全套生產線的質量與運行情況，這使人們碎顎破的產能和穩定性要求越來越高。根據市場需求，紅星機器以自身20多年的破碎行業工程案例經驗，與德國破碎機專家聯合開發的HD系列高性能顎式破碎機，為礦山和碎石生產線提產提質帶來新的突破。
HD德版顎式破碎機的特點在于將破碎腔型、運動參數的優化設計合理搭配，不僅使機器產能和產品質量大大提升，而且擴大了產品應用范圍 。HD德版顎式破碎機可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金等各個行業，在處理堅硬物料方面，有著出色表現。

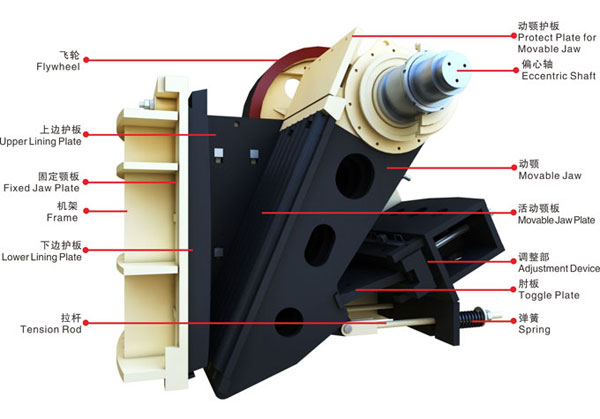

偏心軸：偏心軸經鍛打熱處理，強度更高，通過能力更大；兩端配備超大軸承，承載能力強，堅固耐用。
飛輪：經過多次計算設計，有效平衡偏心運轉產生的不平衡力；與配重合理配合，降低振動等級，運轉更加平穩可靠。

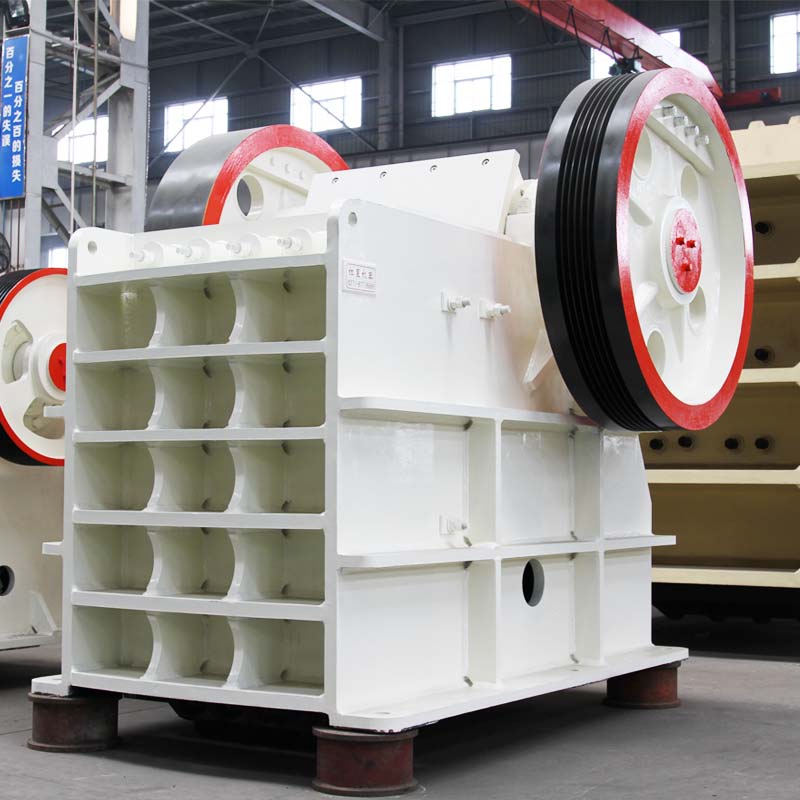

機架：E型機架，合理分配加強筋，加強機器強度和穩定性，運轉振動小、噪音低；邊護板螺栓固定系統，方便快捷。
顎板：曲線形優化，提高產能，降低磨損；錳鋼合金，增加厚度，堅固耐用，上下對稱，可對調二次使用。
軸承座：優化結構，運轉更穩定，減少因變形對軸承的傷害；特殊放置方式，有效消除破碎分力。
調整裝置：調整裝置配備了液壓缸或螺桿，排料口調節方便快捷。
潤滑系統：集中潤滑系統，采用通用潤滑連接頭，高效快捷；迷宮密封，能有效阻止灰塵。
破碎腔型：優化設計，精確偏心距計算，合理動顎運動軌跡設計，產量提高30%-50%。
生產效率更高，機器產能更大
合理的破碎腔型設計，良好的運動參數，確定了更為科學的嚙合角和行程特性值，提供了更大的破碎沖程、更高的生產率和更大的承載能力，使HD德版鄂破與同規格的其他產品相比產量可提高30%-50%。對顎板齒形進行了力學結構優化，采用分段曲線形顎板和錳鋼合金材質，增加了顎板厚度，大大提高了破碎力，有效提高了破碎效率。
機器振動更低，運行更加平穩
通過對整體結構及配重部分的優化，精確計算分析確定飛輪、槽輪的結構和配重塊的重量，有效的降低了設備的振動等級，使設備運轉更加平穩可靠。飛輪采用合理的結構布局，更好地平衡了偏心運轉產生的不平衡力，避免因不平衡振動帶來的機器損傷，同時節省了安裝空間。兩個超大軸承支撐整個動顎部進行運轉，設備承載能力更大，運行更加平穩。
精良設計，為品質而成
全新的機架設計理念，保證機架剛度的同時，減小了整機安裝空間。由高品質鑄鋼動顎、鍛造偏心軸和大型輥?zhàn)虞S承構成的動顎總成，使得HD系列顎式破碎機具有超凡的可靠性。低懸掛點設計，改善了軸承座的受力狀況，提高了軸承的使用壽命。優化的運動參數結合兩個大型飛輪和合適轉速，為HD系列顎式破碎機提供了強勁動力和更好的破碎性能，可以產出更細的破碎產品。上下對稱曲線齒板設計，優化的齒板牙形和厚度，有效的延長了齒板的使用壽命。
人性化設計，便于操作維護
先進的邊護板螺栓固定系統及人性化的吊裝孔設計使HD德版鄂破在更換邊護板和肘板時更加方便快捷。在潤滑過程中迷宮密封結構的交叉間隙由內向外自動填充潤滑脂，能有效地防止灰塵或其它細小顆粒進入軸承室污染潤滑脂，從而延長潤滑脂和設備的使用壽命。通過螺桿或液壓缸控制調整座前后移動，能夠方便、快捷地實現對排礦口的調節，及大地方便了現場的操作管理。集中潤滑系統無需停機即可對設備進行潤滑，降低了工人勞動量，縮短了維護時間。
應用廣泛，適用性強
與同等規格的顎式破碎機相比，HD德版鄂破結構簡單合理，占用空間小，適應性更強，可廣泛應用于金屬與非金屬、水泥、建筑、砂石、冶金等行業。應用于建筑碎石、機制砂生產流程，特別是破碎玄武巖等堅硬物料時，相比傳統顎式破碎機，HD德版鄂破因其一流材質和制作工藝，生產效率更高，運營成本更低。
應用于黑色、有色金屬選礦流程中時，HD德版鄂破能有效降低礦石的粒度，實現多碎少磨，提高生產線的生產能力，降低能耗，大幅度提高選礦廠的經濟效益。
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
