【班產量】:0.2-21t
【進料粒度】:≤15-≤25mm
【組成構件】:主要由主機、鼓風機、超細度分析機、成品旋風積粉器、布袋除塵器及連接風管管道等組成。

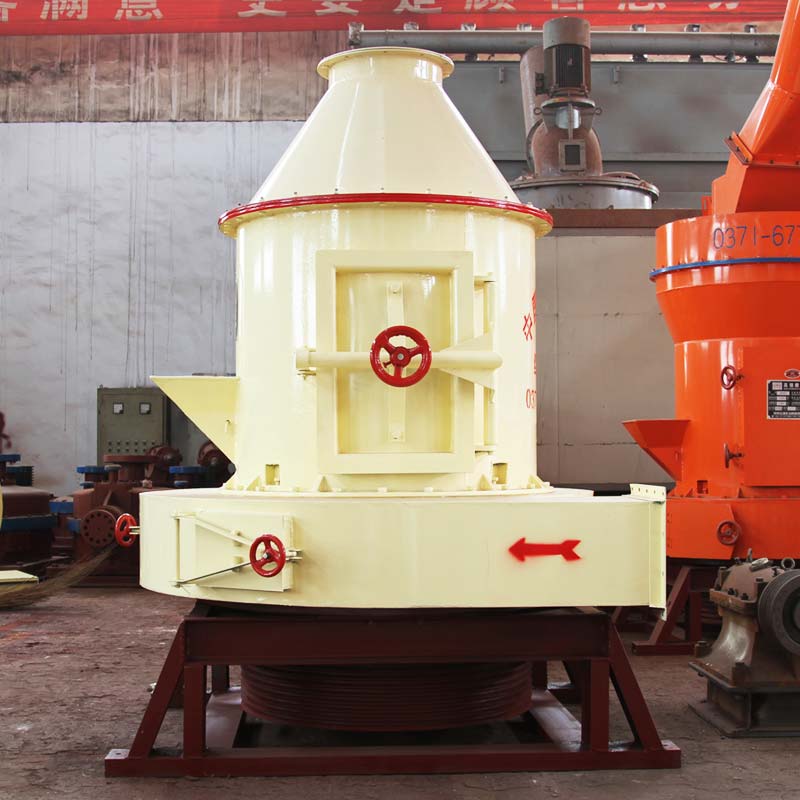

【產品介紹】:高壓微粉磨主要由主機、鼓風機、超細度分析機、成品旋風積粉器、布袋除塵器及連接風管管道等組成,根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。
微粉磨粉機是汲取雷蒙磨先進的磨輥技術的新型高效磨。該制粉設備高密封性,無粉塵污染,分級效果好,細度高、體積小,磨料細度在500目(25微米)-2500目(5微米)最細粉為3500目 (3.55微米)。
微粉磨粉機主機電動機通過減速器帶動主軸及轉盤旋轉,轉盤邊緣的輥銷帶動幾十個磨輥在磨環滾道內滾動。物料經破碎機碎成小顆粒后由提升機送入儲料倉, 再經過振動給料機和傾斜的進料管,將物料礦石顆粒均勻地送到轉盤的上部的散料盤上。礦石顆粒在離心力的作用下散向圓周邊,并落入磨環的滾道內被磨輥沖擊、 輥碾、研磨,經過三層換到的加工編程磷礦石粉,高壓風機通過抽吸作用將外部空氣吸入機內,并將粉碎后的磷礦石帶入選粉機內。選粉機內旋轉的葉輪使粗顆粒回落 重磨,符合要求的細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為最終的超細粉,而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機和消聲器排出。
1)在同等條件下高效微粉磨粉機比其它磨粉機產量高一倍以上。
2)我公司生產的該設備的易損件采用特殊材料鍛制而成,使用壽命可達2-5年。
3)因磨腔內無滾動軸承、無螺釘,所以不存在軸承及其密封件易損的問題,或因螺絲松動而毀壞機器的問題。
4)經此制粉設備加工出的成品細度一次性可達D97≤5μm。
5)制粉設備中的環保脈沖除塵器和消聲器的使用大大減輕了粉塵和噪音對其周邊環境的污染。
參數 型號 | 微粉93 | 微粉92 | 微粉87 | 微粉76 | 微粉66 |
進料粒度 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
成品粒度 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
不同物料細度班產量 | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
中心軸轉速(r/min) | 140 | 148 | 160 | 170 | 180 |
磨環直徑 | 1006 | 973 | 907.5 | 850 | 725 |
磨輥直徑 | 300 | 300 | 270 | 250 | 210 |
磨輥高度 | 160 | 160 | 150 | 150 | 150 |
主機電機 | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
風機電機 | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
分析器電機 | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
