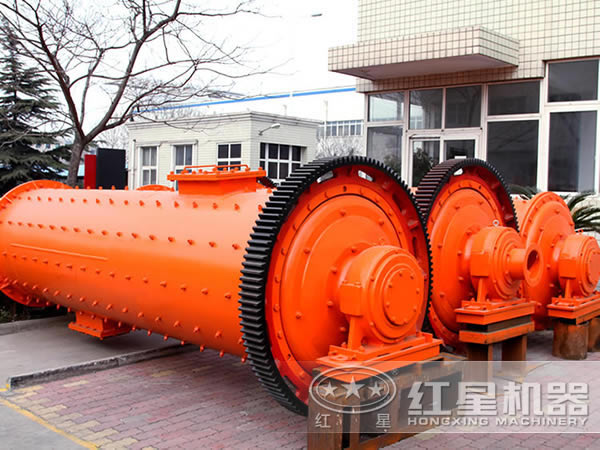

磨機自1927年起生產，生產各種磨礦設備，包裹試驗室的、半工業試驗的及工業生產的大小磨礦機，還可承擔全套試驗設備，包括試驗室小型試驗及連續性試驗設備。本公司生產的磨機筒體長及直徑是俺襯板以內的尺寸標注。規格型號如下
?.jpg)
| 規格型號 | 筒體轉速 （r/min） |
裝球量 (t) |
進料粒度 (mm) |
出料粒度 (mm) |
產量 (t/h) |
電機功率 (kw) |
總重量 (t) |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工藝條件定 | 630 | 149 |
| Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工藝條件定 | 850 | 169 |
| Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工藝條件定 | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
| 型號 | 筒體 | 有效容積 (m3) | 裝棒量 (t) | 轉速 (r/min) | 主電動機 (KW) | |
| 直徑 (mm) | 長度 (mm) | |||||
| MBS(Y)-1530 | 1500 | 3000 | 4.5 | 8 | 27 | 90 |
| MBS(Y)-1532 | 1500 | 3200 | 4.8 | 8.5 | 27 | 90 |
| MBS(Y)-1830 | 1830 | 3000 | 6.7 | 14 | 23.7 | 155 |
| MBS(Y)-1832 | 1830 | 3200 | 7.2 | 15 | 23.7 | 155~180 |
| MBS(Y)-2130 | 2100 | 3000 | 8.8 | 18 | 21.4 | 210 |
| MBS(Y)-2132 | 2100 | 3200 | 9.6 | 20 | 21.4 | 210 |
| MBS(Y)-2136 | 2100 | 3600 | 11 | 23 | 21.4 | 245 |
| MBS(Y)-2230 | 2200 | 3000 | 10 | 21 | 19 | 245 |
| MBS(Y)-2236 | 2200 | 3600 | 12 | 25 | 19 | 245 |
| MBS(Y)-2430 | 2400 | 3000 | 12 | 25 | 19 | 280 |
| MBS(Y)-2436 | 2400 | 3600 | 14 | 29 | 19 | 320 |
| MBS(Y)-2730 | 2700 | 3000 | 15.5 | 32.5 | 18.4 | 355 |
| MBS(Y)-2736 | 2700 | 3600 | 18 | 38 | 18.4 | 400 |
| MBS(Y)-2740 | 2700 | 4000 | 20.6 | 43 | 18.4 | 480 |
| MBS(Y)-3040 | 3000 | 4000 | 25.7 | 54 | 17 | 630 |
| MBS(Y)-3230 | 3200 | 3000 | 21 | 44 | 16.4 | 500 |
| MBS(Y)-3245 | 3200 | 4500 | 32 | 67 | 16.4 | 800 |
| MBS(Y)-3642 | 3600 | 4200 | 38 | 79.5 | 15.8 | 1000 |
| MBS(Y)-3645 | 3600 | 4500 | 40.8 | 85 | 15.8 | 1000~1250 |
| MBS(Y)-3650 | 3600 | 5000 | 46 | 96 | 15.8 | 1250 |
| MBS(Y)-3660 | 3600 | 6000 | 54 | 113 | 15.8 | 1400 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
a、其7英尺直徑以上的磨機，耳軸單獨制造，小于7英尺磨機，耳軸與端蓋在一起。耳軸潤滑用油環連續潤滑，油環部分浸在油槽中，隨耳軸而轉動，將油升到分油器內，轉入到耳軸各部分。油槽在耳軸底下，上有玻瑙窗以觀察槽內油面。
b、軸及開動前，人工操縱液力啟動潤滑器，將油注入耳軸與軸承間，耳軸浮在油膜上，以便開動。開動后，使用油環潤滑系統。
c、耳軸襯：耳軸襯有定位法蘭，易于安裝。進礦端耳軸襯有內螺旋，將給礦推入磨機內，溢流型磨機排礦耳軸襯具有返礦螺旋功能，將球及大塊返入磨機。
d、大齒輪有360°全封閉罩，用自動噴油潤滑。罩底部可作儲油器。
